Анализ устойчивости сооружения

Смешанный сдвиг

По схеме смешанного сдвига выполняют расчет устойчивости сооружений на однородных основаниях, когда не выполняются условия (8.51)—(8.53).
Исследования также показывают, что при однородных грунтах сдвиг сооружения происходит частично в плоскости подошвы, частично по кривой скольжения. Рассмотрим, например, случай плоской задачи для напорного, массивного сооружения (рис. 8.10).

На участке основания А— Б под частью b2 сооружения происходит плоский сдвиг, а на участке Б—В—Г—Д под частью b1 сооружения происходит сдвиг с выпором грунта. Сила предельного сопротивления при расчете устойчивости по схеме смешанного сдвига определяется по формуле

                        (8.55)

где σm, tg φI, cI — то же, что в формулах (8.51)—(8.53); b1и b2 — расчетная ширина участков подошвы сооружения, на которых происходит соответственно сдвиг с выпором грунта и плоский сдвиг; l — размер стороны (длина) прямоугольной подошвы сооружения, перпендикулярный к сдвигающей силе; τlim— предельное касательное напряжение в грунте на участке сдвига с выпором.

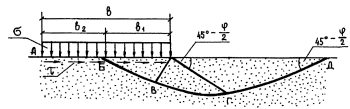

Рис. 8.10. Схема к расчету несущей способности основания при смешанном сдвиге: А—Б — участок плоского сдвига; Б—Е — участок сдвига с выпором; Б—В—Г—Д—Е — зона выпора

Рекомендации по установлению размеров участков подошвы, на которых происходит сдвиг с выпором грунта и плоский сдвиг и по определению сопротивлений на них, подробно даны в СНиП 2.02.02—85.
