Коэффициент бокового давления
Коэффициент бокового давления (ξ). В состоянии покоя, т.е. при отсутствии горизонтальных перемещений, он представляет отношение поперечных сжимающих напряжений к продольным при ех=еу=0, т.е.
(5.17)
При компрессионном испытании грунтов боковые деформации образца отсутствуют, так как стенки прибора жесткие. Тогда при таком сжатии можно записать:
(5.18)
Данный коэффициент определяется методом ленты, который предложен К. Терцаги. Сущность метода заключается в следующем: при выдергивании такой сжатой ленты из горизонтальной и вертикальной прорезей в стенке кольца производят замер усилий (рис. 5.9). Тогда, зная усилия, можно определить коэффициент бокового давления:
(5.19)
где ƒ — коэффициент трения ленты (сталь) по грунту;
А — площадь
ленты.

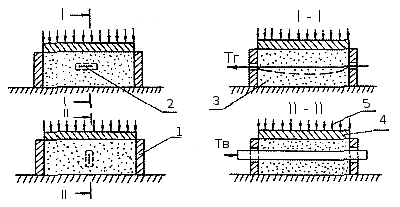

Рис. 5.9. Схема компрессионного испытания образца для определения коэффициента бокового давления грунта (в состоянии покоя): 1 — жесткие стенки прибора (кольцо); 2 — стальная лента; 3 — образец грунта; 4 — поршень; 5 — равномерная нагрузка
Наиболее распространенные значения коэффициента бокового давления (по Н.А. Цытовичу, 1983) для жестких грунтов ξ = 0,25—0,37, для глинистых (в зависимости от консистенции) — ξ = 0,11—0,82.
