Равномерно распределенная нагрузка
Сплошная равномерно распределенная нагрузка, действующая на грунт, в расчетах заменяется эквивалентным слоем грунта:
(10.15)
и огражденная поверхность продляется до пересечения с приведенной отсыпкой — точка А1 (рис. 10.13).
Для стенки высотой формула эпюра
интенсивности активного давления грунта строится для ограждающей поверхности
А1В (несвязного и связного грунта). В качестве примера
на рис. 10.13 показаны эпюры Pah
и Pav
для несвязного грунта.

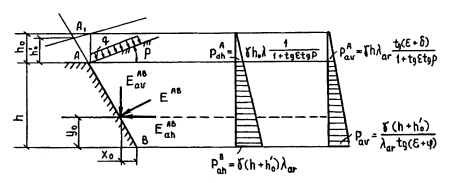

Рис. 10.13. Схема к расчету активного давления грунта при действии сплошной равномерно распределенной нагрузки на поверхности грунта
Давление на поверхность АВ определяется площадью трапеции:
(10.16)
(10.17)
Положение точки приложения горизонтальной знак и
вертикальной знак
составляющих по высоте определяется положением центра тяжести
трапеции
(10.18)
по горизонтали по формуле (10.8).
