Закон Кулона для связных и несвязных грунтов
Грунты оснований зданий и сооружений испытывают воздействие не только нормальных, но и касательных напряжений. Когда касательные напряжения по какой-либо поверхности в грунте достигают его предельного сопротивления, то происходит сдвиг одной части массива грунта по другой.
Сопротивление грунта сдвигу характеризуется прочностными свойствами грунта и используется в расчетах оснований по первому предельному состоянию (по прочности).
Прочностью грунта называют способность его воспринимать силы внешнего воздействия не разрушаясь. Разрушение грунта, служащего основанием сооружения, слагающего берег (склон) водохранилища или же откос канала, происходит в виде перемещения-сдвига одной его части относительно другой тогда, когда силы внешнего воздействия превысят силы внутреннего сопротивления. Прочность грунта определяется его сопротивляемостью сдвигу и оценивается показателем, который называется предельным сопротивлением сдвигу τ .
В лабораторных условиях сопротивление грунта сдвигу устанавливается испытанием его образцов на прямой сдвиг (срез) в сдвиговых приборах и приборах трехосного сжатия, в полевых — путем испытания крыльчаткой, методами раздавливания призмы грунта, сдвигом целика грунта в заданной плоскости и другими способами. На рис. 5.11 показан общий вид установки для испытания грунтов на одноплоскостной сдвиг.
Рис. 5.11. Общий вид прибора для испытания грунта на сдвиг
Сопротивление сдвигу песчаных и крупнообломочных фунтов возникает в основном в результате трения между перемещающимися частицами и зацепления их друг за друга. В этих грунтах сопротивление растяжению практически отсутствует, поэтому их называют сыпучими, или несвязны ми. Тогда сопротивление сдвигу в несвязных (сыпучих) грунтах зависит от сил трения между частицами.
Процесс разрушения глинистых грунтов значительно сложнее, чем песчаных или крупнообломочных. Водно-коллоидные и цементационные связи, которые имеют место в глинистых грунтах, обеспечивают некоторое сопротивление их растяжению.
Поэтому эти фунты часто называют связными. Тогда сопротивление сдвигу в
связных фунтах складывается из сил трения частиц и сил сцепления между
ними.
Сцепление — это сопротивление структурных связей глинистых грунтов
всякому перемещению частиц.
Испытание глинистых грунтов на сдвиг производится по двум схемам:
- I схема — закрытая (неконсолидированно-недренированные испытания), т.е. когда фунт не консолидирован. Испытания производятся сразу после приложения вертикальной нагрузки, при этом плотность и влажность грунта в процессе опыта не меняются. Такие опыты носят название «быстрого сдвига».
- II схема — открытая (консолидированно-дренированная), т.е. когда
грунт консолидирован. В этом случае испытания на сдвиг производятся после
полной консолидации. Консолидация — процесс уплотнения грунта,
сопровождающийся отжатием воды из пор грунта, т.е. это явление свойственно
водонасыщенным грунтам.
Как было сказано выше, сопротивление грунтов сдвигу можно определить с помощью различных приборов. Наиболее простым из них является одноплоскостной сдвиговой (рис. 5.12).
Рис. 5.12. Схема прибора для испытания фунта на сдвиг: 1 — неподвижная обойма; 2 — то же, подвижная; 3 — фильтрующая пластина с зубцами
Если образец грунта поместить в сдвиговой прибор (в виде двух компрессионных колец), то приложив вертикальную силу F и постепенно увеличивая горизонтальную силу Т, происходит срез (сдвиг) одной части образца относительно другой по линии, показанной пунктиром (см. рис. 5.12).
Опыты на сдвиг проводят при нескольких сжимающих напряжениях (о) для образцов грунта, находящихся в одинаковом состоянии и результаты оформляют в виде графиков (рис. 5.13). При этом, чем больше а, тем больше предельное сопротивление сдвигу τи.
Под действием возникающих в плоскости среза касательных напряжений τ=Т/А развиваются горизонтальные перемещения верхней части образца а (см. рис. 5.13). По мере увеличения интенсивность горизонтальных перемещений а возрастает, и при некотором предельном значении τ = τи дальнейшее перемещение части образца происходит без увеличения сдвигающего напряжения. Это свидетельствует о разрушении образца грунта.

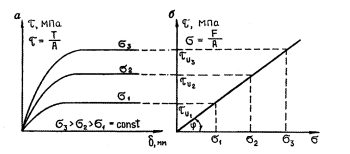

Рис. 5.13. Кривые горизонтальных смещений части образца при различных значениях нормальных напряжений (а) и график сопротивления сдвигу образца песчаного грунта (б)
Многочисленными экспериментами различных авторов установлено, что график зависимости сопротивления сдвигу от нормального напряжения для песчаных и крупнообломочных грунтов с достаточной точностью может быть представлен отрезком прямой, выходящей из начала координат (см. рис. 5.13, б). Тогда эта зависимость может быть выражена уравнением
(5.27)
где tgφ — коэффициент внутреннего трения, характеризующий трение грунта о грунт, tgφ = ƒ; φ— угол внутреннего трения.
Зависимость (5.27) установлена французским ученым Ш. Кулоном еще в 1773 г. и формулируется следующим образом: предельное сопротивление сыпучих грунтов сдвигу прямо пропорционально нормальному напряжению. Этот закон называется законом Кулона для несвязных фунтов.
Как известно, глинистые фунты (супесь, суглинок, глина) обладают связностью,
интенсивность которой зависит от влажности и степени уплотненности
грунта.
Испытание глинистых грунтов производится в таких же приборах, что и
несвязных грунтов (см. рис. 5.12), только фильтрующая пластина — без
зубцов.
Так же проводятся несколько испытаний и строится график (рис. 5.14).
Тогда зависимость τ = ƒ (σ) для связных грунтов может быть представлена
следующим образом:
(5.28)
где с — отрезок, отсекаемый от оси τи прямой АВ (рис. 5.14), называется удельным сцеплением и характеризует связность грунта.
Параметры φ и с лишь условно можно назвать углом внутреннего трения и удельным сцеплением, так как физика процесса разрушения грунта намного сложнее.
Рис. 5.14. График сопротивления сдвигу образцов глинистого грунта
На полученные величины параметров сопротивления грунта
сдвигу (φ и с) оказывает влияние методика проведения опытов (табл.
5.3).
Уравнение (5.28) называют законом Кулона для
связных грунтов и формулируют следующим образом: предельное сопротивление
связных грунтов сдвигу при завершении их консолидации есть функция первой
степени нормального напряжения.
Таблица 5.3. Прочностные показатели глинистых грунтов, определяемые различными методиками
Схема испытания | Значения параметров | |
φ, град | с, МПа | |
Мгновенный сдвиг без предварительного уплотнения | 6 | 0,02 |
Быстрый сдвиг без предварительного уплотнения | 5 | 0,027 |
Медленный сдвиг с предварительным уплотнением под нагрузками среза | 20 | 0,003 |
Исследования, проведенные во ВНИИГ им. Б.Е. Веденеева, показывают, что метод определения сопротивления сдвигу оказывает довольно существенное влияние на конечные результаты.
Так, φ и с определенные в полевых условиях по результатам сдвига жестких бетонных штампов, довольно существенно отличаются от результатов, полученных на приборе одноплоскостного среза для грунтов с ненарушенной структурой (табл. 5.4).
Таблица 5.4. Характеристики грунтов, полученные различными испытаниями (по П.Д. Евдокимову, 1966)
Вид грунта | Метод испытаний | |||||
Бетонный штамп | Бетонный штамп | Бетонный штамп | Бетонный штамп | Одометр | Стабилометр | |
φ, град. | с, Н/см2 | φ, град. | с, Н/см2 | φ, град. | с, Н/см2 | |
Мелкий песок | 25-30 | 0,6 | 34 | 0,6 | 42 | 0 |
Плотные суглинки, супеси | 22-45 | 6,3 | 27-35 | 0,6 | 33 | 15 |
Глина | 14-16 | 3,8-5,2 | 17 | 0,92 | - | - |
Плотная глина | 28 | 1,6 | 34 | 20,7 | - | - |
Применявшиеся бетонные штампы размером от 1,5x1,0 до 2,5x2,5 м позволили
интегрирование учесть свойства грунта большого объема, в то время как испытания
в лабораторных условиях на образцах объемом в несколько кубических сантиметров
дают возможность определить лишь свойства грунта в той точке, в которой взята
проба.
Таким образом, для расчета оснований зданий и сооружений необходимо
определить вышеуказанные прочностные характеристики грунта, а именно: угол
внутреннего трения и удельное сцепление грунта.
Для расчетов оснований зданий и сооружений II и III классов можно использовать нормативные значения прочностных и деформационных характеристик, приведенных в СНиП 2.02.01—83*.
